Introduzione
La valvola di blocco OSE effettua
l’interruzione rapida del passaggio del
gas nel caso in cui la pressione nel punto
di controllo raggiunga il valore di taratura
fissato.
Essa è costituita da un corpo valvola, da
una scatola a tenuta stagna contenente
la parte meccanica, e da un dispositivo
manometrico.
Un meccanismo di sgancio a doppio stadio
rileva le eventuali variazioni di pressione.
Il meccanismo scatta quando la pressione
nella tubazione raggiunge il valore di
taratura impostato, portando l'otturatore
della valvola in chiusura.
La riapertura della valvola può avvenire
solamente con un'operazione manuale.
L'OSE è conforme alla Pressure
Equipment Directive PED 97/23/EC ed è
classificata in Categoria IV.
Configurazioni Disponibili
OSE:
Valvola di Blocco con By-pass Interno
DN 25 a DN 150 (NPS 1 a 6)
OSE LS:
Valvola di Blocco con By-pass Esterno a
Manovra Manuale
DN 200, 250 (NPS 8, 10)
Connessioni
DN 25, 50, 80, 100, 150, 200, 250
(NPS 1, 2, 3, 4, 6, 8, 10)
Classe di Flangiatura
PN 100B2, 50 B1, 20 B
CL150, CL300, CL600
Pressioni
Massima Pressione in Ingresso: 100 bar
Massima Pressione Corpo: 100 bar
Minima Pressione di Taratura: 10 mbar
Massima Pressione Differenziale di Blocco:
100 bar
Presa d'Impulso
Esterna
• Intervento per Aumento e/o
Diminuzione di Pressione
• Meccanismo di Sgancio a
Due Stadi
• Alta Precisione
• Facilità di Manutenzione
• Tenuta Stagna
• Riarmo Manuale
Caratteristiche
Connessioni Presa d'Impulso e
Scarico
1/4" NPT
Caratteristiche Dispositivo
Manometrico
Campi Molla: 10 mbar a 72,9 bar
Massima Pressione in Ingresso: 72,9 bar
Tolleranza Taratura: 0,004 bar a 12 bar
Massima differenza tra la Taratura
Massima e per Minima Pressione: 33 bar
Temperatura
-30 a 71 °C
Opzioni Disponibili
• Switch explosion-proof
• Non explosion-proof limit switch
• Solenoide
• Dispositivo manometrico addizionale
per un'ulteriore controllo di pressione
Pesi
14 a 577 kg
Per ulteriori dettagli consultare la docu-
mentazione sul nostro sito web:
OSE
OSE
Valvole di Blocco

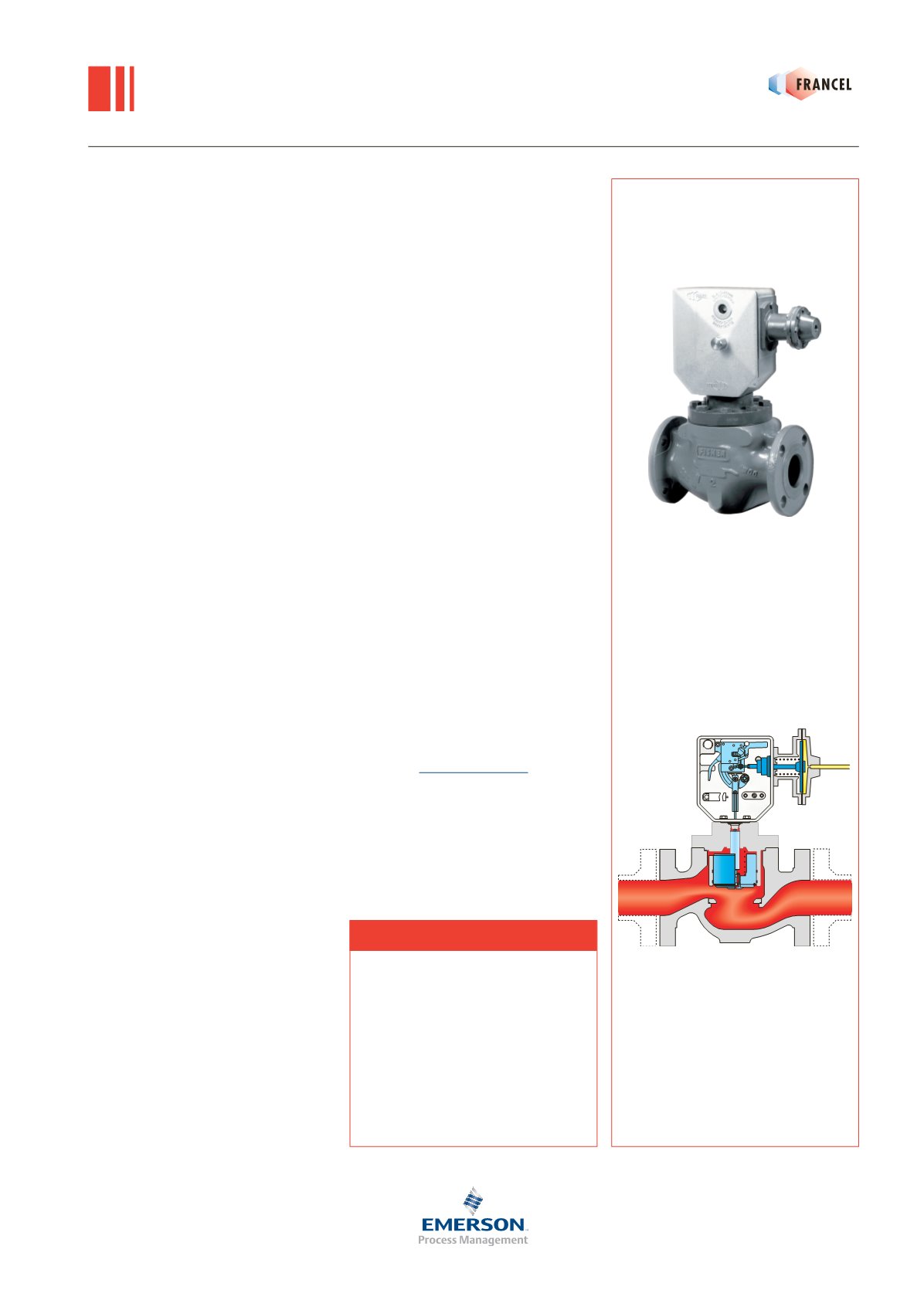

SCHEMA di funzionamento OSE
