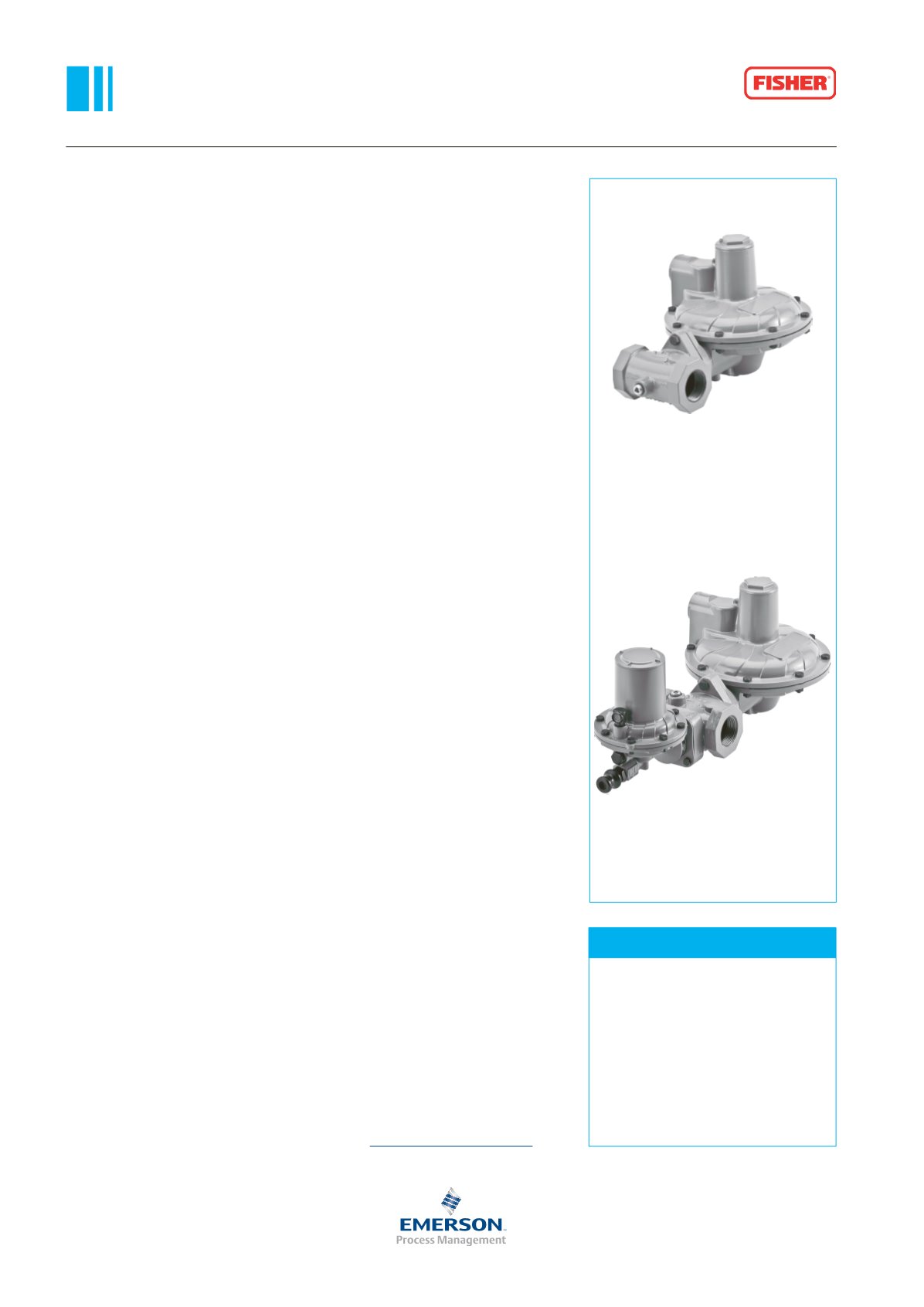

Serie CSB400
Regolatori di Pressione Autoazionati
Introduzione
I regolatori autoazionati della serie
CSB400 sono stati progettati per una
ampia serie di applicazioni e vengono
impiegati in installazioni industriali e
commerciali.
La flessibilità di impiego è garantita da
diversi diametri dei corpi e tipologia
di connessioni, dalle diverse tarature
disponibili e dalla presa d'impulso
interna, esterna o doppia.
La serie CSB400 inoltre offre differenti
opzioni di protezione per sovrapressione.
La serie CSB400 è conforme alla Pressure
Equipment Directive PED 97/23/EC. Il
solo regolatore è classificato in Categoria
I, il regolatore con dispositivo di blocco è
classificato in Categoria IV.
Connessioni
Corpo in Ghisa:
1, 1-1/4, 1-1/2, o 2 NPT, Rp 1, 1 x 1-1/4,
1-1/4, 1-1/2, o 2, Rp 1 x 2-1/4 GAZ, NPS
1-1/2 (DN 40), PN16, NPS 2 (DN 50),
CL125 FF, CL150 FF, o PN 10/16
Corpo in Acciaio:
1, 1-1/4 o 1-1/2 NPT, Rp 1, 1-1/4 o 1-1/2
Massima Pressione Ammissibile
di Funzionamento Resistenza
Differenziale
6 bar a 16 bar (a seconda del tipo)
Massima Pressione Ammissibile di
Emergenza Resistenza Differenziale
10 bar a 20 bar (a seconda del tipo)
Campo di Taratura
17 mbar a 3 bar
Massima Pressione di Valle di
Emergenza
4 bar
Massima Pressione di Valle per
Evitare Danni ai Componenti Interni
0,34 bar oltre la taratura
• Dispositivo di Blocco
• Corpi in Ghisa o Acciaio
• Ampia Scelta di Diametri
dei Corpi e Tipologia di
Connessioni
• Non Sono Necessarie Chiavi
Speciali per la Taratura e lo
Smontaggio dell'Orificio
Caratteristiche
Massima Pressione di Valle di
Funzionamento
3 bar
Presa d'Impulso
Interna, esterna o doppia
Temperatura
Standard PED:
-20 a 60 °C
Non - PED:
-30 a 66 °C
Pesi
Corpo Filettato:
CSB400:
4 kg
CSB403:
9 kg
CSB404:
5 kg
Corpo Flangiato:
Aggiungere 4 kg ai pesi dei corpi filettati
Specifiche Organo di Sgancio VSX4
Campo di Taratura Blocco per Massima
Pressione (OPSO):
43 a 3400 mbar
Campo di Taratura Blocco per Minima
Pressione (UPSO):
10 a 1500 mbar
Connessioni
Scarico Blocco:
1/4" NPT
Presa d'Impulso:
1/4" NPT
Materiale Coperchi
Alluminio
Presa d'Impulso
Interna o esterna
Per ulteriori dettagli consultare la docu-
mentazione sul nostro sito web:
