Serie CNF, CN, CF e SV

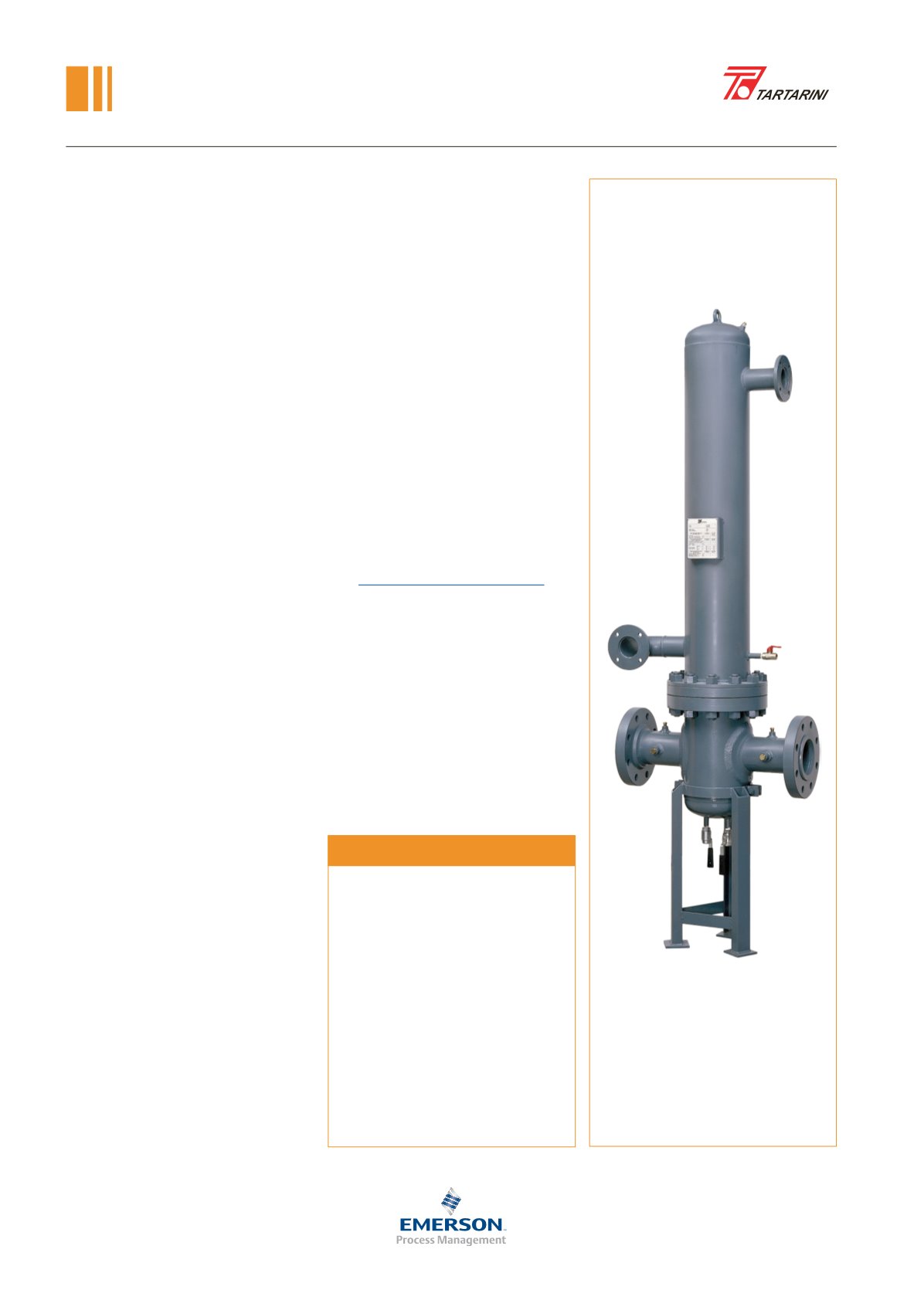

Scambiatori di Calore a Fascio Tubiero
Introduzione
Gli scambiatori di calore delle serie
CNF, CN, CF, SV sono dimensionati e
progettati per soddisfare le più svariate
esigenze di impianto e sono completi di
tutte le connessioni per gli accessori.
Nel processo di riduzione della pressione
del gas per effetto “Joule–Thomson“ la
temperatura si riduce notevolmente (si
può stimare circa 0,5 ° C per ogni bar di
riduzione).
L’abbassamento della temperatura del
gas può provocare danni alle apparec-
chiature a causa della formazione di peri-
colosi cristalli di ghiaccio dovuti all’acqua
contenuta allo stato di vapore nel gas.
Negli impianti di primo salto, in
particolare, il riscaldamento del gas
prima della riduzione di pressione è
indispensabile in quanto, normalmente,
sono in gioco elevati salti di pressione.
E’ buona norma che la temperatura del gas
dopo la riduzione non sia inferiore a 5° C.
Uno dei metodi più consolidati per
riscaldare il gas nelle cabine di riduzione
prevede l’utilizzo di scambiatori di calore
il cui fluido termovettore è acqua calda o
vapore.
Le serie CNF, CN, CF, e SV sono conformi
alla Pressure Equipment Directive PED
97/23/EC e sono classificate al massimo
in Categoria IV.
Configurazioni Disponibili
Serie CNF, CN, CF:
Fluido Termovettore Acqua
Serie SV:
Fluido Termovettore Vapore
Classe di Flangiatura
Lato Gas: CL300, CL600
Lato Acqua o Vapore: PN 6
Impiego
• Per il preriscaldo del gas naturale negli
impianti di prima ricezione e riduzione
e per ogni esigenza di riscaldamento di
gas naturale o altri gas
• Gas non corrosivi
• Scambiatori a Fascio Tubiero,
Tubi ad U (Tipo Beu)
• Fascio Tubiero Ispezionabile
• Gas nel Lato Tubi e Fluido
Termovettore nel Lato
Mantello
• Connessioni Assiali Lato Gas
• Predisposizione per l’instal-
lazione dello Scaricatore
Automatico d’aria
• Predisposizione per la
Valvola di Sicurezza
Caratteristiche
Temperatura Massima dell'Acqua
Serie CNF, CN, CF: 90 °C
Temperatura Massima del Vapore
Serie SV: 120 °C
Installazione
• Scambiatori realizzati per installazione
con fascio tubiero verticale
• Su richiesta possono essere forniti
anche con diverse configurazioni del
fascio tubiero
Pesi
90 a 1350 kg
Per ulteriori dettagli consultare la docu-
mentazione sul nostro sito web:
CF
